邵永刚、谢发、杨少华、张猛、边发光、张道德
铅酸蓄电池负极的不可逆硫化是导致电池在HRPSoC和低温条件下失效的主要原因。通过在负极活性材料中添加碳材料制成碳铅电池,电池性能得到了极大改善,常用的添加剂有活性炭、石墨、碳纳米管和石墨烯等。由于碳材料本身的氢演化电位比较低,在电池达到充电终点后,碳材料中会出现非常严重的氢演化现象,导致电池失水严重,降低了电池的充电效率,极大地影响了电池的性能。
本发明的碳铅电池负极板制备: 向N、P/RC@Pb复合材料和铅膏半成品混合物中加水,搅拌均匀后得到混合物;将混合物涂覆在负极板栅格上,压平,浸酸,固化,干燥,得到。

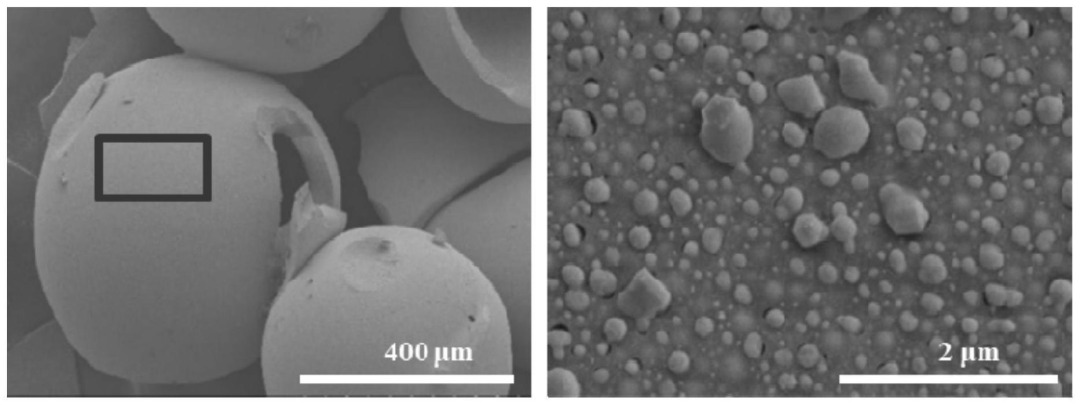

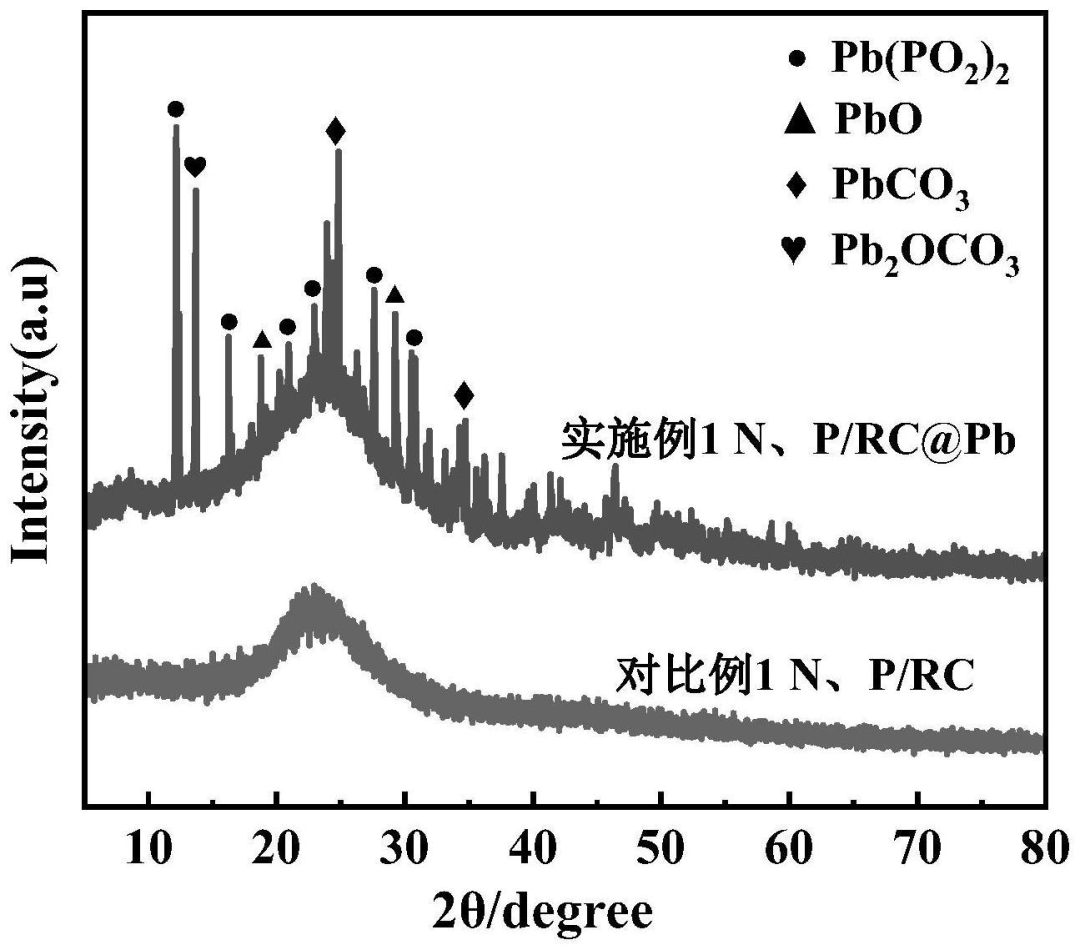

{{98}} 的 BET 测试结果如图 3(吸附解吸曲线)和图 4(孔径分布图)所示。N、P/RC 和 N、P/RC@Pb 的吸附解吸曲线为典型的 III 型等温线,属于大孔隙材料。N 和 P/RC 的孔径分布峰在 30 纳米到 50 纳米之间,表明该材料形成了中孔和大孔。N 和 P/RC@Pb 的孔径分布峰在 0 至 15nm 之间,表明当 Pb 离子被吸收和碳化时,N 和 P/RC 的孔径会减小,N 和 P/RC@Pb 的孔径会增大。这符合相应的 N 2 剥离吸收曲线。N、P/RC 的比表面积和孔隙体积分别为 9.58 m / 2 g 和 0.7 cm / 3 g,N 和 P/RC@Pb 的比表面积和孔隙体积分别为 22.19m2/g 和 0.04cm3/g。通过比较可以发现,N 和 P/RC@Pb 的比表面积大幅增加,而孔隙体积减少,表明大孔的孔径减小,微孔和中孔的数量增加。使其比表面积增大。

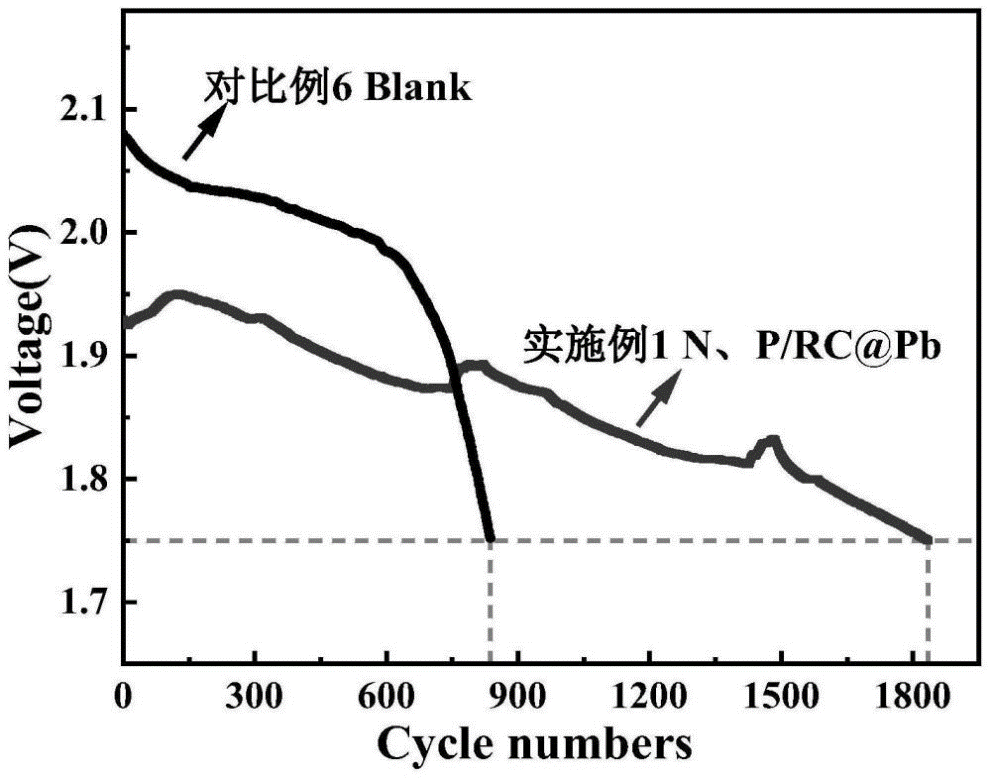

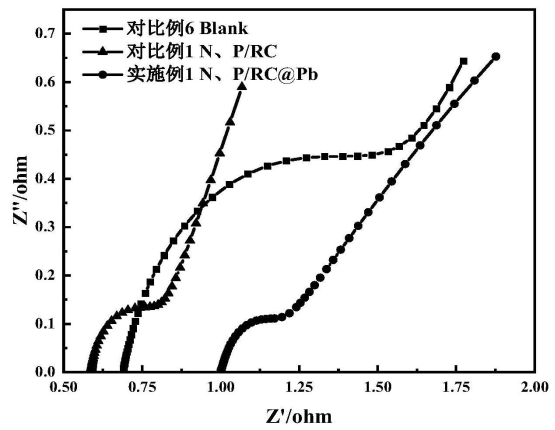

采用三电极系统(体现或成对比例工作电极,Hg/Hg2 ;SO4 为参比电极,Pt 为对电极)。)在负极板上进行电化学测试,比电容的计算结果(见表 1)表明,与比例 1(1% N,P/RC@Pb)和比例 6(空白组)相比,实施例 1(1% N,P/RC)的电容最大。主要原因是掺杂 Pb 能在一定程度上抑制碳材料(N、P/RC 材料)引起的氢演化反应,缓解电池的失水问题;另外,掺杂 PB 的碳材料(N、P/RC@Pb 材料)能增加材料密度,减少碳材料(N、P/RC 材料)因密度低、重量轻而引起的团聚问题,进一步提高碳在电极板中的有益作用。
通过三电极系统测量 {{LSV 图(图.14),在相同的氢演化电压下,1% N、P/RC@Pb(实施例 1)、1% N、P/RC(比例 1)和 Blank 组(比例 6 Blank)的氢演化电流密度分别为:空白 < 1% N、P/RC@Pb < 1% N、P/RC。
